内置LoRaWAN网关模块的手持终端设备

• 网关（Gateway）：是网络的枢纽，负责接收大量终端设备的信号并将其转换为 IP 数据包转发至网络服务器，通常需要部署在高处或开阔地带，体积较大且持续供电。

• 手持终端（End Device）：是物联网系统的感知节点，通常由电池供电，负责采集数据或执行指令，通过 LoRa 无线技术与网关进行通信。

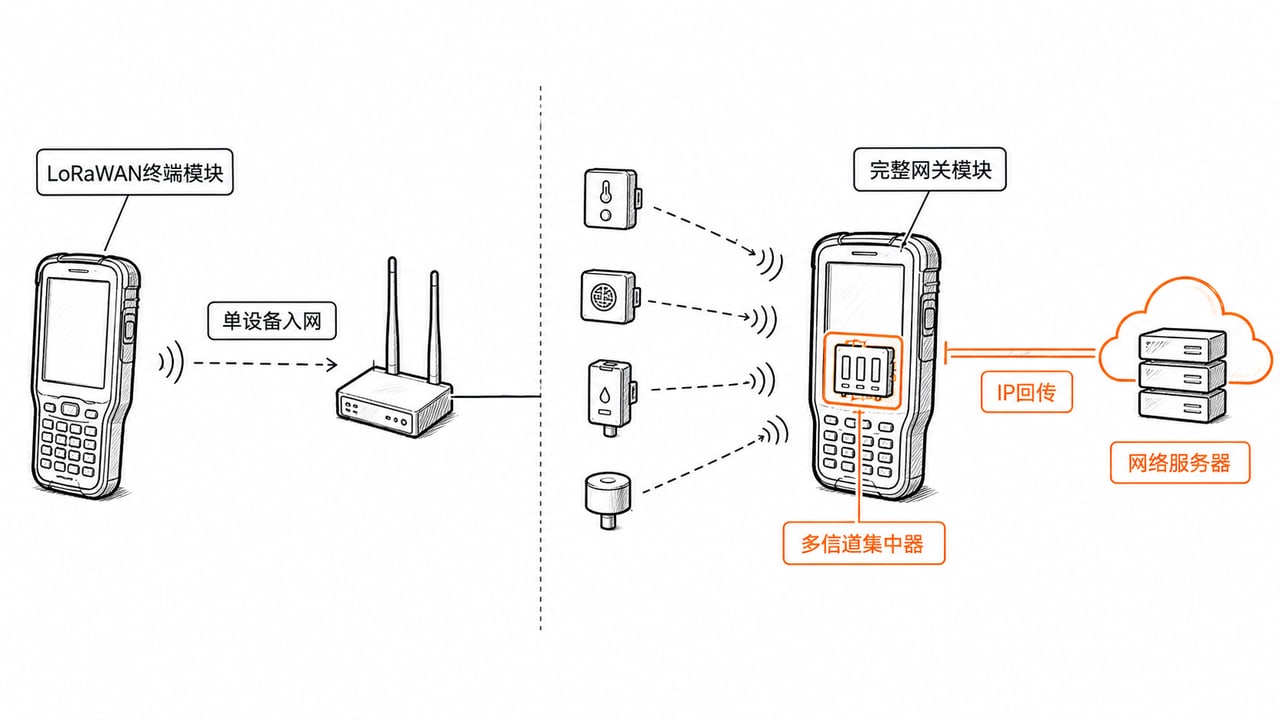

一台LoRa终端，不等于一台LoRaWAN网关

LoRaWAN网络通常采用星中之星结构。现场的传感器、表计或手持设备属于终端，发送的射频报文可能被一个或多个网关接收；网关把收到的报文通过IP网络转发给网络服务器，网络服务器完成鉴权、去重、帧计数和下行调度。

LoRa Alliance对网关的定义很清楚：网关工作在终端和网络服务器之间，接收无线数据包并通过IP骨干网转发。它不是普通串口透传模块，也不是两台LoRa设备点对点收发。

普通LoRa模块常见接口是UART、USB或SPI，应用向串口写入数据，模块按预设频点和参数发送。LoRaWAN终端模块会增加LoRaWAN协议栈、设备标识、密钥和入网流程。完整网关则通常需要专用集中器，能够监听多个信道和扩频因子，并运行网关软件，把上行、下行和时间信息交给网络服务器。

设备资料如果只写频段、发射功率、空中速率、串口和透明传输，通常还不足以证明它是LoRaWAN网关。真正的网关规格应能说清接收信道数量、支持的区域频段、集中器方案、回传方式、Packet Forwarder或网关协议、网络服务器兼容性，以及同时接入和压力测试口径。

终端模块负责让一台设备入网，网关模块负责接收一批终端并转发到网络服务器，不能用同一组参数判断。

为什么要把网关装进手持终端

固定LoRaWAN网络通常使用室外或室内网关，安装在有稳定供电和回传网络的位置。把网关做成手持设备，价值主要出现在移动和临时场景。

设备安装人员可以带着手持网关走到传感器附近，确认节点是否发包、频段是否匹配、信号和信噪比是否正常，再通过4G或Wi-Fi把数据送到测试服务器。大型仓库、园区和工厂排查盲区时，移动网关也能帮助判断问题来自终端、固定网关覆盖，还是后台配置。

公网或固定设施受损的抢险现场，可以临时把手持网关放到较高位置，收集附近水位、气体、人员按钮或资产标签节点的上报，再通过可用的蜂窝或卫星回传链路送往指挥端。地下、隧道、矿区和施工区也可能用它做短时数据汇聚。

这类设备更接近“便携式工程网关”，而不是普通员工整班拿在手里频繁扫码的PDA。网关持续接收和回传会增加功耗，外置天线和集中器会占用结构空间，射频和处理器发热也需要评估。若项目要长期固定覆盖，固定网关通常更容易获得合适的天线高度、供电和防护；手持网关的优势在于移动、临时和调试。

真正的内置网关，需要哪些硬件

核心器件不是普通LoRa收发芯片，而是面向网关接收的LoRa集中器及配套射频前端。集中器负责在多个信道上接收不同扩频因子的终端报文，主控再运行网关程序，与网络服务器交换数据。

手持设备内部还需要为模块预留高速接口、稳定电源和散热空间。天线位置不能被电池、屏蔽罩、金属结构和人的手掌严重遮挡。面向不同国家和地区交付时，频段、滤波器、天线和发射功率也可能不同，不能只靠软件切换一个频点就覆盖全部区域。

回传网络至少要有一种稳定的IP通道，例如4G、5G、Wi-Fi或以太网。完全没有IP回传时，设备可以先把网关数据缓存在本地，恢复网络后再发送，但这属于延迟转发；如果项目要求实时进入LoRaWAN网络服务器，就必须保证当时存在可用回传链路。

GNSS与高精度时间能力是否需要，要看网关用途和方案要求。普通数据采集未必需要复杂的时间同步，但定位网关位置、移动巡检记录和某些时间敏感功能可能需要。电池也要按持续接收、屏幕、蜂窝回传和高频处理共同评估，不能沿用普通PDA“偶尔扫码”的续航口径。

软件部分决定它能不能接入现有LoRaWAN网络

硬件能够收到LoRa报文，只完成了一半。网关侧需要运行Packet Forwarder或相应网关服务，把射频数据转成网络服务器理解的格式；还要配置网关ID、服务器地址、端口、证书或密钥、频段计划、信道和日志。

项目应提前确定对接哪个网络服务器，是公有LoRaWAN平台、企业私有平台，还是部署在本地的服务器。不同平台可能支持Semtech UDP Packet Forwarder、LoRa Basics Station或厂商自己的网关协议，认证与远程管理方式也不同。厂家样机连接自己的演示平台成功，并不能自动证明能接入客户现有服务器。

手持应用还要把网关状态变成可操作界面。现场人员需要看到回传网络、服务器连接、接收包数量、频段、信道、时间、缓存、温度和电量，能够导出诊断日志，并在权限控制下修改配置。若所有参数只能通过ADB进入底层文件修改，设备很难作为现场工具交给普通运维人员。

安全边界也要分层处理。LoRaWAN终端的会话密钥和应用密钥由协议体系管理，网关自身还需要保护服务器凭据、远程管理账户和本地缓存。设备遗失后，应能撤销网关身份、清除敏感配置并阻止继续接入，而不是只给Android桌面设置一个解锁密码。

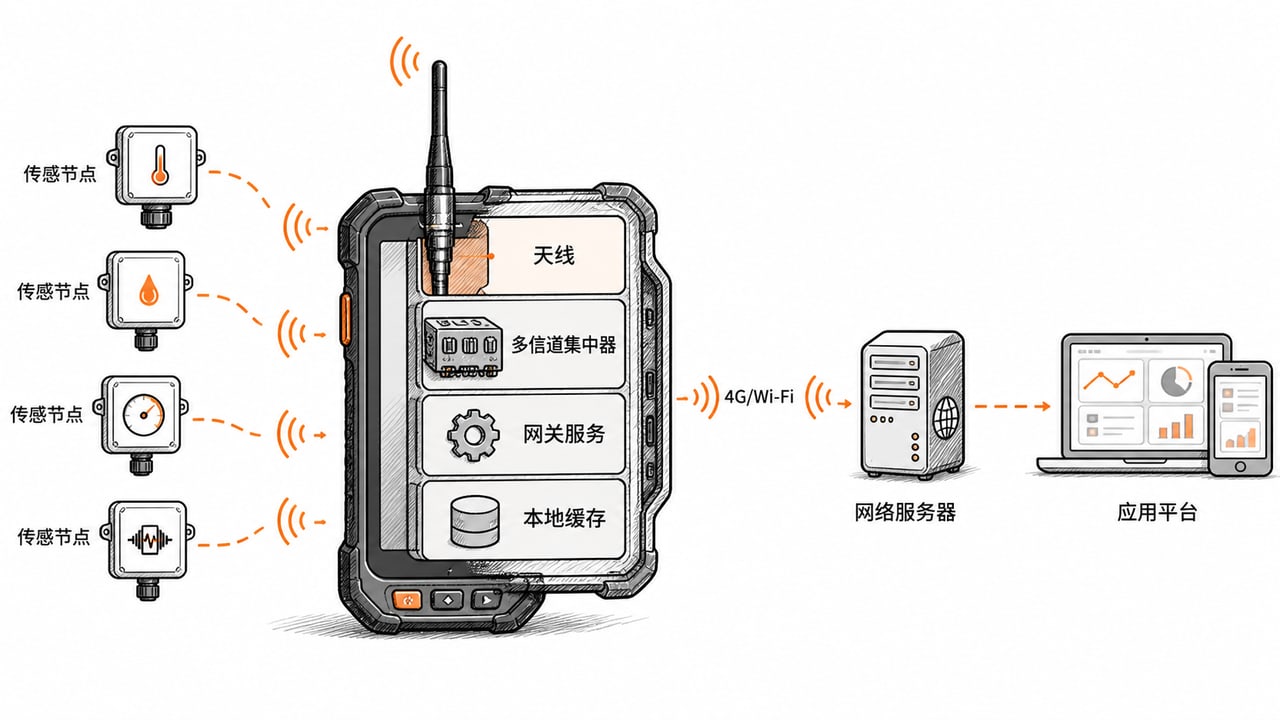

手持式网关是一条完整链路：多信道集中器接收，网关服务处理，4G或Wi-Fi回传，网络服务器完成LoRaWAN网络层工作。

三种产品形态，哪一种更适合项目

真正的一体式内置网关，把集中器、射频前端、天线、主控和回传都放进PDA机身。它便于携带，软件与硬件可以统一管理，但定制工作量、功耗、散热和认证压力更高，适合数量明确、场景稳定、确实需要一体化的项目。

手持终端加外接便携网关，是另一种更灵活的做法。PDA通过Wi-Fi、USB或以太网连接一个成熟的小型网关，网关负责LoRaWAN，PDA负责界面、工单、扫码和4G回传。这种结构体积略大，却能复用经过验证的网关硬件，出现问题时也更容易分别更换。

普通LoRaWAN终端型PDA适合手持机本身只需要加入网络的情况。例如人员位置、巡检状态和短告警通过固定网关上传。此时没有必要让每台PDA承担网关职责，成本、功耗和软件复杂度都会更低。

判断形态时可以看一个简单的问题：现场究竟要连接“这台手持机”还是要连接“周围一批LoRaWAN节点”。前者需要终端模块，后者才需要网关。

样机测试应证明网关能力，而不是只证明能通信

测试前准备不同LoRaWAN终端、真实频段计划和目标网络服务器。让多个节点使用不同信道、扩频因子和上报周期同时发送，观察网关接收、服务器去重、下行调度和长时间运行情况。只拿一个节点在桌面上发一条数据，无法证明多信道网关能力。

移动使用时要测试握持、行走、装入保护套、放在车辆内和不同天线方向。持续开启屏幕、集中器和4G回传，记录电量、温度、掉线、缓存和恢复。切断IP回传后检查本地缓存是否达到项目要求，再恢复网络，确认报文如何补发以及时间信息是否正确。

还要核对网关日志能否导出，设备重启后配置是否保留，远程升级失败能否恢复，频段参数是否受权限保护，服务器证书过期怎样更换，设备丢失后如何撤销。面向海外使用时，再按交付地区核验无线电频段和相关认证范围。
