手持终端外观标准怎么定？手持终端项目立项参考方案

手持式终端项目立项时，外观标准不能只写“工业风、黑色、三防、手感好”。这些词无法指导结构设计，也无法用于样机验收。可执行的外观标准应至少覆盖外形包络、重量与重心、握持区域、屏幕与按键、扫描窗口、接口和触点、防护结构、材料与颜色、标识、清洁维护、配件兼容以及样机验证方法。每一项都要区分“必须满足的边界”“希望达到的目标”和“用什么样机或报告验证”。

外观不是工业设计部门单独决定的表面造型。扫码距离、天线方向、电池容量、跌落要求、密封方式、扬声器音量、手套操作、底座触点和维修拆装都会改变机身。项目越早把岗位动作和环境约束转成尺寸、位置与测试条件，后期因模具、天线或结构返工的概率越低。

先确定设备是哪一种工作工具

同样叫手持终端，仓库拣货员可能每天单手连续按扫描键，巡检人员可能戴厚手套并在户外查看屏幕，护士可能频繁消毒并要求轻量，生产线员工可能把设备固定在工位或装入腕带。若这些人共用一张“通用外观图”，项目很容易做出看起来完整、实际动作别扭的设备。

立项输入应先回答：主要用户是否长期单手持握；左右手比例如何；一天抓握多长时间；是否戴棉纱、丁腈、防寒或防割手套；扫码对象在腰部、货架、地面还是头顶；是否需要拍照、签字、语音和实体键录入；设备是否经常放入口袋、枪套、车辆支架或充电底座；是否连接打印机、RFID手柄和背夹；是否多人轮班；清洁剂和环境污染物是什么。

这些输入决定“外观标准”的优先级。高频扫描岗位更关注握把周长、扫描键力、重心和防滑；户外巡检更关注阳光可视、湿手触控、挂绳、防误触和接口防护；医疗或食品相关现场还要关注缝隙、材料耐清洁剂和交叉使用管理。外观方案必须从动作出发，而非先画一个壳再寻找场景。

二、先确定产品形态，再设计外观细节

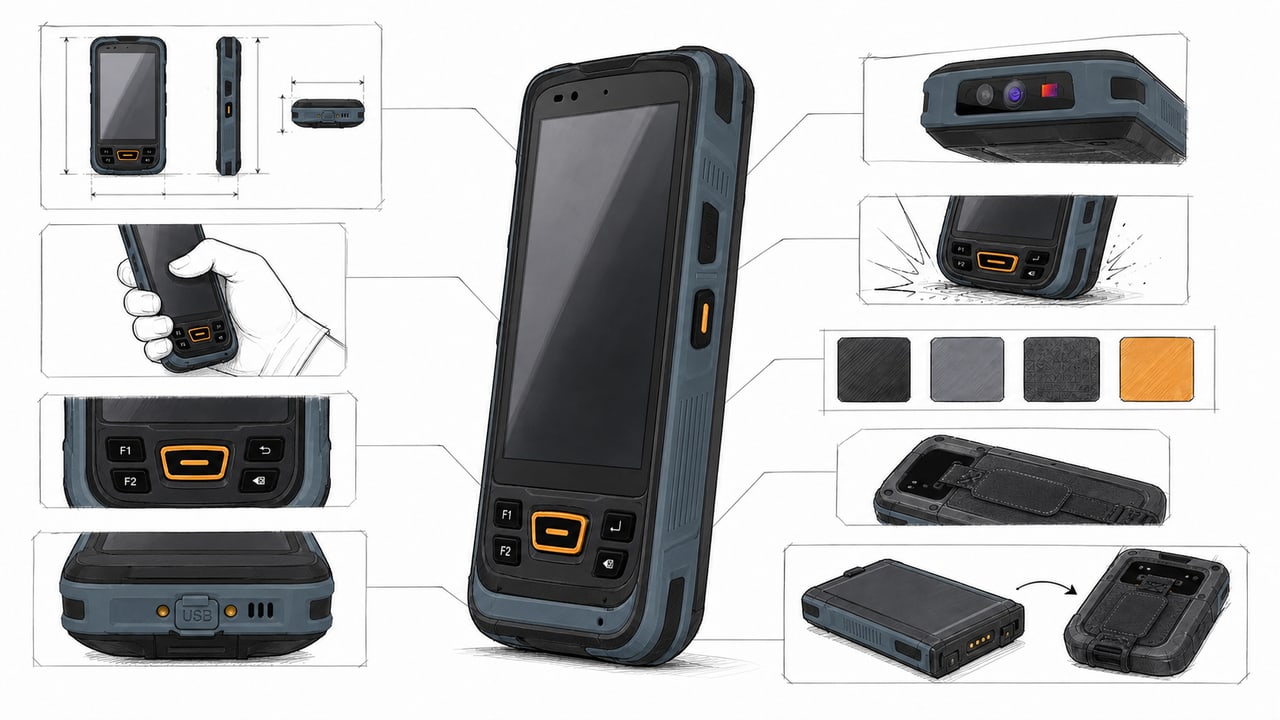

把外观标准拆成十二个可验收模块

项目可以建立一张外观与结构需求表，每项都有编号和验证方式。

表格中的数值不能照搬别的产品。公开的坚固型手持终端有三百多克的直板设备，也有五百克左右、带大电池和键盘的重载设备；它们的岗位、跌落等级和续航目标不同。外部产品参数适合帮助团队理解工程取舍，不适合作为本项目的直接验收值。

把“外观好看”拆成可测模块后，研发、采购、使用部门和验收人员才能使用同一语言。

尺寸标准应写包络和关键截面

只写整机长宽厚容易产生争议。扫描头凸起、电池仓、侧键、护角和腕带座都可能超过主体尺寸。立项图应标注最大外形包络，并给出握持区关键截面、屏幕可视区、扫描窗出光轴、充电触点基准和配件安装界面。若设备要进入既有枪套、车载架或自动充电柜，还要把配合公差和插拔路径纳入。

宽度不能只按屏幕尺寸决定。屏幕变大后，边框、防摔缓冲和侧键仍占空间；戴手套时，过窄可能抓不牢，过宽又使拇指无法覆盖主要操作区。项目可用泡沫模型或3D打印件做多个截面，不必等电子样机完成才试握。测试人员应覆盖大手、小手、左右手和主要手套类型，并完成真实时长的扫码、输入、举高和弯腰动作。

厚度也要看分布。中间薄、顶部扫描头厚的设备，视觉上轻巧但可能头重；大电池集中在下部可改善或恶化平衡，要看握点。标准可以约束“握持状态下重心相对虎口的位置”和“连续任务后的疲劳反馈”，比追求某个最薄数字更有价值。

重量必须注明完整使用配置

设备重量应标明是否含标准电池、扩展电池、手带、保护套、扫描手柄和RFID背夹。宣传页的裸机重量与现场实际重量若不同，立项比较就会失真。对需要全天携带的岗位，几十克差异会在数千次抬腕动作中累积；对高处跌落或大容量电池项目，过度追求轻量又可能削弱结构和续航。

建议把重量分成主体目标、完整工作配置上限和配件组合表。样机试用时记录单次持握感受还不够，应模拟一个班次的典型节拍，观察是否换手、托底、把设备放置在不安全位置，或者因疲劳减少扫描确认动作。人的代偿动作往往比“手感一般”的评价更可用于设计改进。

扫描键要围绕动作频率设计

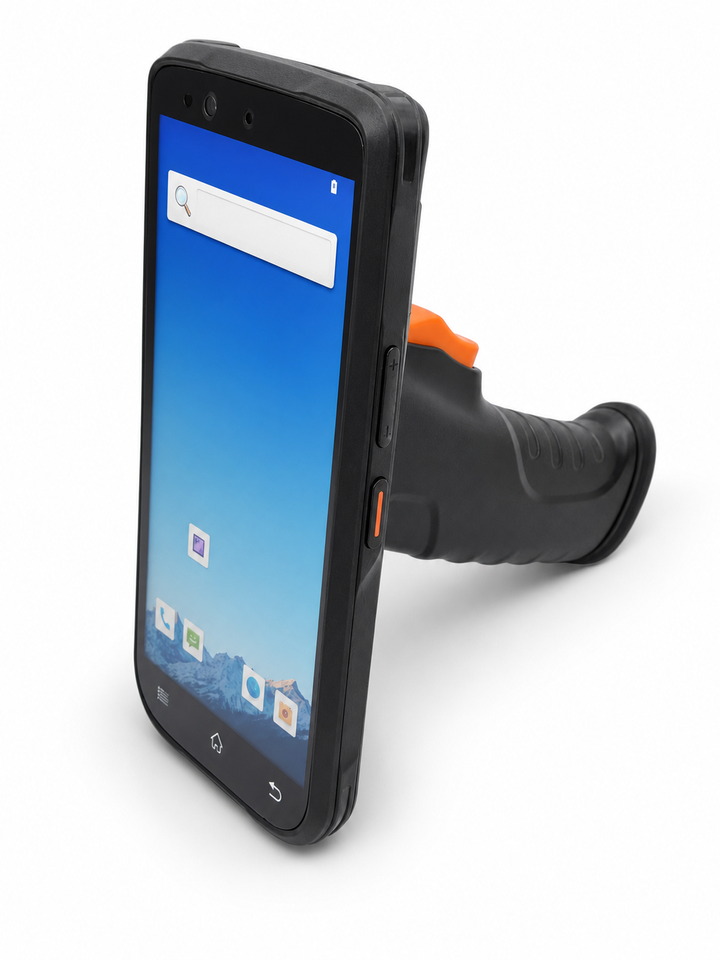

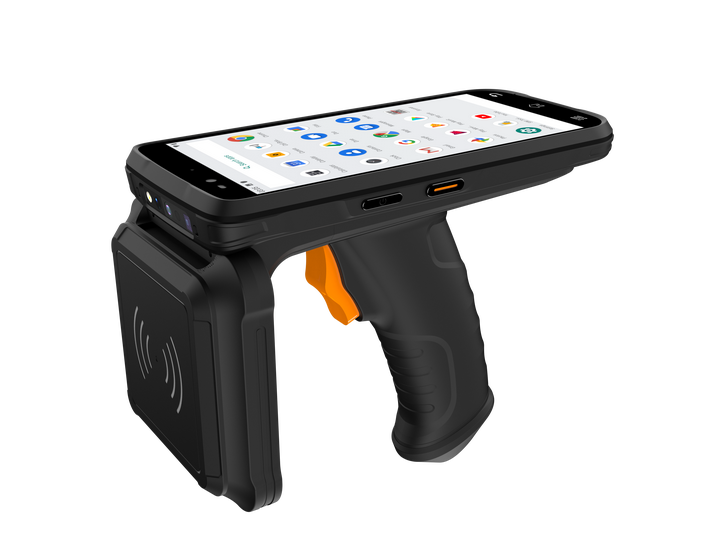

扫描键通常是工业PDA使用频率最高的机械接口。其位置要让食指或拇指在自然握持下触达，同时避免搬货、入袋和放底座时误触。双侧扫描键适合左右手切换，正面键适合桌面或双手操作；枪柄扳机适合高频扫描，但会改变设备长度、重量和收纳方式。

标准应描述键帽尺寸、凸起、触感区分、按压力目标、行程、回弹、提示反馈和寿命验证。键力过大导致疲劳，过小又容易误触；戴厚手套时，侧键若与机身齐平可能找不到。按键寿命不能只看供应商元件数据，还要验证装入整机后包胶、结构公差和环境污染的影响。公开工业终端有把扫描键按压寿命做到百万次量级的产品，这可以作为耐久思路参考，但项目仍需按自身日扫描量、计划年限和安全系数换算要求。

屏幕、边框与触控模式要一起验收

屏幕标准不止包含尺寸和分辨率。仓库照明、户外阳光、冷库结露、油污、雨水和手套会改变可视与触控。立项应写屏幕亮度的使用条件、自动亮度是否允许、偏振太阳镜观察、湿手与手套模式、保护玻璃耐刮和跌落后显示触控检查。

边框过窄有利于外观，但跌落缓冲和误触空间会变少；边框过高又可能妨碍从屏幕边缘滑动。屏幕下沉、护角高于玻璃、贴膜和保护套之间如何配合，要在结构样机阶段确认。业务应用的按钮尺寸也要与手套模式匹配，不能硬件允许戴手套，软件却把确认键做得很小。

若项目需要电子签名，应确认触控精度、签字区域、手掌误触和雨水误触；需要巡检拍照时，要确认屏幕在现场能看清对焦、警告和样张，而不是只在办公室看参数。

扫描窗、相机和天线位置有功能约束

扫描窗应避开手指和保护套遮挡，出光方向要符合货架、传送线或台面扫码姿势。窗口周围需要跌落保护，但保护边不能截断视场。材料要兼顾透光、耐刮、清洁剂和更换成本。项目若读取高密度小码、远距码或屏幕码，窗口角度和反光控制更敏感，应使用真实介质验证。

相机位置要考虑拍照时手指、腕带和条码补光是否进入画面。NFC、UHF或其他天线区域不能被大面积金属件、磁吸配件或用户手掌长期覆盖。外观设计阶段应把无线与识读工程师纳入评审，不要等造型冻结后再寻找天线净空。

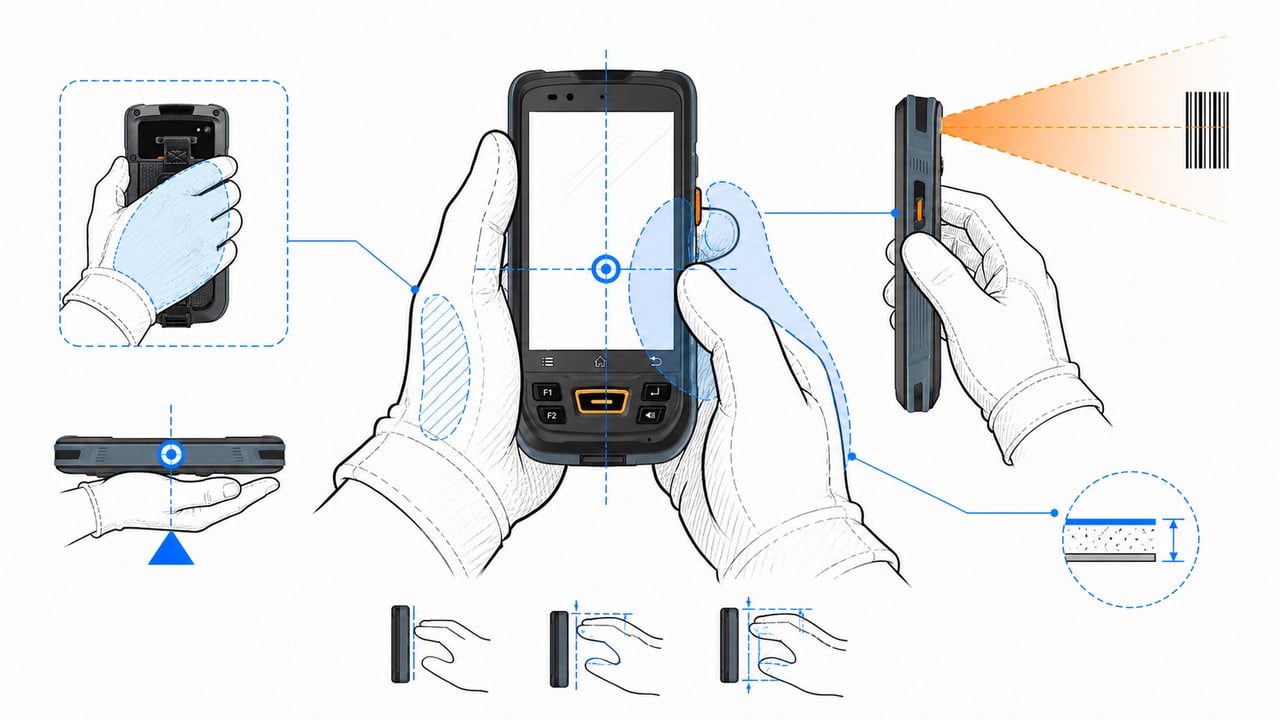

外观尺寸的价值在于支撑动作；重心、键位、出光轴和触控区域应在同一姿势中验证。

接口盖和充电触点要考虑每天怎样被使用

USB接口用于开发、维护或应急充电时，防水塞的开启次数、拉带强度和误装风险必须评估。若现场每天都要掀开胶塞充电，密封件很快成为易损点，底座触点或无线充电可能更合适。若设备只能在办公室偶尔导日志，隐藏式接口可以减少污染，但维修人员仍要有可达路径。

底座触点应有防呆、排水、耐腐蚀和清洁方案。设备带保护套、腕带或手柄时是否还能入座，插入后扫描窗会不会被挤压，单手能否取放，都是外观接口的一部分。多人轮班项目还要防止底座位置不稳、设备未充上电却看似已经放好。

SIM卡、存储卡和可拆电池盖要定义用户可操作还是仅维修可操作。用户频繁开启的结构需要明显方向、防错和状态提示；仅维修开启的结构则要防止现场随意拆卸破坏密封。螺钉规格、扭矩和密封件复用次数可以放入维修标准，不必全部印在外观图上，但必须在工程文件中可追溯。

配件界面要与主机同时冻结

保护套、腕带、枪柄、底座、车载架、肩带和触控笔常被当成后配件，实际上会反向改变主机外观。保护套可能遮住麦克风、闪光灯或扫描窗；腕带固定点可能挤占电池盖；枪柄触点需要结构强度和通信；底座需要导向面、触点压力和单手取放空间。

立项时应建立配件组合矩阵，列出哪些组合允许同时使用。例如扩展电池加保护套能否进入五槽底座，RFID背夹安装后能否保留相机，手带是否妨碍换电，车载架能否在车辆振动下保持触点。每一种主要工作配置都要有重量、包络与验证结果。

配件的寿命和供应周期也要写入。主机计划供货五年，但底座一年后停产，会造成扩容和维修困难。若采用开放尺寸的第三方支架，应提供机械界面和公差；若是专用配件，应确认替代型号和批量一致性。

散热和温升也会表现为外观问题

处理器、屏幕、蜂窝通信、充电、打印或UHF模块会产生热量。热源位置如果正好落在掌心、虎口或面部接触区，即使内部温度安全，用户仍会觉得烫。厚包胶和密封结构又会降低散热，外观薄型化与防护需要共同权衡。

温升验证应覆盖弱信号4G、屏幕高亮、连续扫码、边充边用和项目选装模块。记录环境温度、负载、表面测点和持续时间，并让使用者按真实姿势握持。不能只在裸机桌面静置状态测量。

若通过软件降频控制温度，要确认业务节拍是否受影响；若通过金属中框导热，要评估跌落、天线和触感。散热方案属于结构、电子和软件共同设计，不宜在外观冻结后被动加开孔。

声音、振动和灯光需要在真实噪声中设计

扫码成功提示可能来自蜂鸣、扬声器、振动和指示灯。安静医院不希望尖锐高音，嘈杂仓库又可能听不见；戴手套和厚衣物时振动感会下降；户外强光下指示灯不明显。外观孔位和灯窗要为这些反馈服务。

项目应定义不同事件的反馈组合，如扫码成功、业务校验失败、网络离线、低电量和紧急告警。提示音量、频率和持续时间要避免混淆。扬声器孔被手掌或保护套覆盖时仍要可辨，振动不能让设备在金属台面上滑落。

包装运输也属于外观交付边界

批量设备从工厂到现场会经历堆码、运输振动、温湿变化和多次拆装。包装应保护屏幕、扫描窗、按键和触点，配件有独立位置，序列号在不开箱或最少拆箱时可核对。若电池分开运输，装箱清单和首次装配指引要清楚。

开箱后的保护膜、干燥剂和包装材料不能妨碍注册与验收。项目可抽取运输后样机复查外观、结构和功能，特别是大批量长途运输或低温地区。外观签样只定义出厂状态，运输与现场周转保护决定交到使用者手里的实际状态。

外观验收人员还应使用同一照明、观察距离和限度样板，避免不同批次因主观尺度变化产生争议。抽检发现系统性缝隙、色差或触点偏位时，应追溯工装、材料批次和装配参数，而不是只挑走外观较好的设备。

IP、跌落和滚筒不是外观口号

防护要求要写测试依据、样机状态和通过判据。IP代码通常参考IEC 60529，但“达到IP68”还需要知道浸水深度、时间、端口状态和测试报告所覆盖的型号。跌落可参考企业规范或MIL-STD-810H的相关方法，滚筒可参考IEC 60068系列；不同高度、地面、温度、次数和样机数量会得到不同结论。

项目不要把多个厂家宣传数字简单拼成一台设备的要求。更高跌落高度、更薄机身、更轻重量、更大电池和更低成本之间存在工程冲突。应从设备最可能的跌落姿势、工作高度、地面材质和事故后业务风险出发设定。通过判据也不能只写“外观无损”，工业终端跌落后可能允许轻微擦伤，但扫码、触控、通信、电池锁扣、密封和数据都应正常。

滚筒试验模拟反复小跌落、碰撞和翻滚，与单次定向跌落不同。高频仓储设备可能更需要滚筒耐久；固定工位设备则可能更关注化学清洁、静电和连接器插拔。立项要选择与场景匹配的验证组合。

材料、颜色和纹理要建立实物基准

“黑色”“橙色包胶”无法控制批量色差。项目应指定色彩体系或签样色板，区分塑胶本色、喷涂、丝印、镭雕和软胶。不同材料在灯光下的光泽、老化和清洁后变化不同，应使用量产工艺样件确认。企业识别色若面积过大，可能增加污渍显现、材料成本或供应风险，也需要平衡。

防滑纹要验证清洁性。深纹路握持稳，但容易积尘、油污和消毒液残留；浅纹易清洁，却可能在戴手套或手汗条件下打滑。包胶材料要检查耐汗液、酒精或项目规定的清洁剂，不能只看初始触感。任何“抗菌”“耐腐蚀”类声明都应有对应材料、试验条件和报告，不能由颜色或手感推断。

丝印和铭牌要经受摩擦、清洁和日照。序列号、资产码和监管标识应有固定区域，避免被手带、底座或保护套遮挡。若项目采用激光刻码或可更换资产标签，还要验证扫码角度、耐磨和换壳后的身份继承规则。

外观评审要保留版本和变更控制

立项交付物至少应包括二维外观尺寸图、三维数模、CMF文件、丝印与标签图、配件接口图、外观缺陷限度样板、样机问题清单和签样记录。若为定制开模，还要写清数模、模具、纹理、颜色和品牌标识的权利边界，以及模具修改、备份、保管和停产后的处理方式。

外观冻结后仍可能因天线、散热、电池或认证整改而变化。每次变更应记录原因、受影响尺寸、BOM、测试重跑范围和样机版本。不能只在聊天记录中确认“这里加厚一点”。量产收货需要能从设备序列号或批次追溯到外观、结构、固件和关键部件基线。

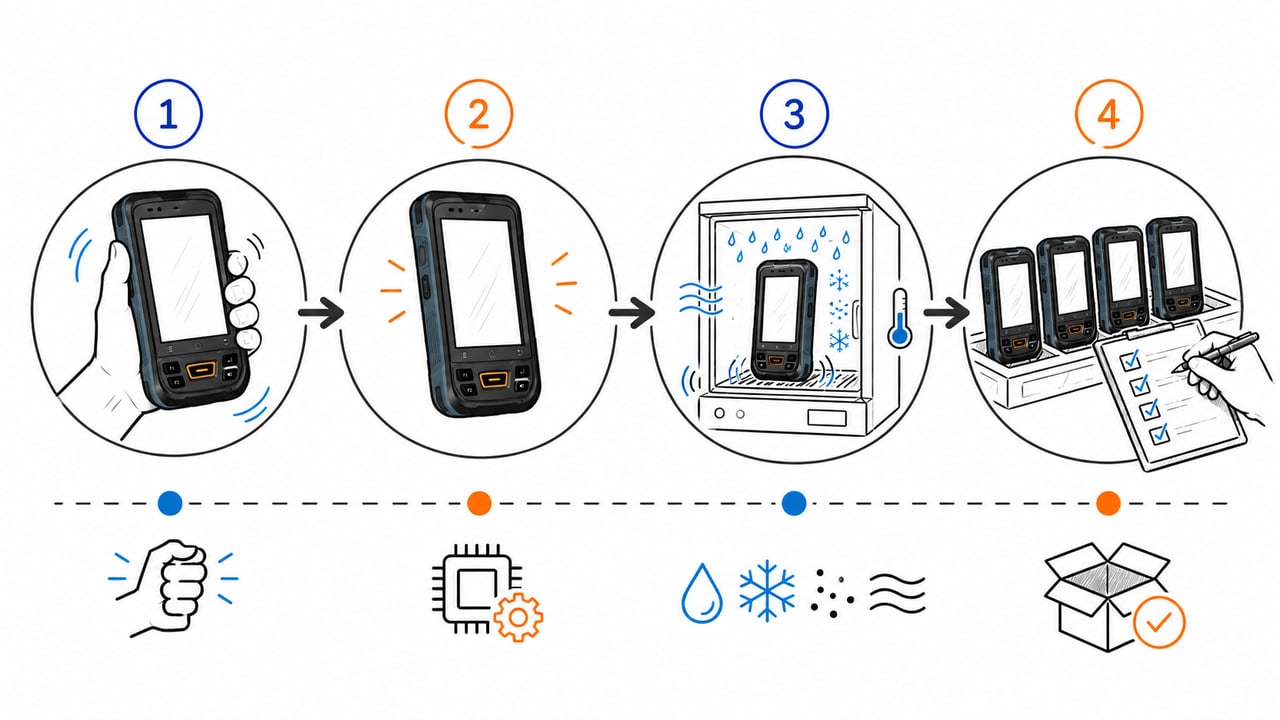

建议设置四级样机验证门

概念阶段先用纸面动作图、泡沫模型或3D打印件验证体积、握持和按键位置。这个阶段改造型成本低，应邀请真实岗位人员参加，而不是只让管理层看效果图。

工程验证阶段使用具备主要结构和电子功能的EVT样机，检查扫描、天线、热、声学、接口和基本防护，解决“能不能做”。设计验证阶段使用接近量产材料与工艺的DVT样机，执行跌落、滚筒、IP、温度、静电、按键、插拔、清洁和整班业务测试，解决“是否达到需求”。生产验证阶段用PVT或小批量检验工艺一致性、颜色、装配、密封、标识、底座配合和抽检方法，解决“批量是否能稳定复制”。

不同企业对EVT、DVT、PVT名称可能有差异，关键是每一阶段的样机成熟度、测试范围、问题关闭和放行责任明确。某项未测试可以保留，但要写明风险与后续门槛，不能用外观签样代替结构和业务验收。

外观标准要在模型、工程样机、设计验证和小批量中逐步固化，并保留问题与版本记录。

一份可直接改写的立项条款框架

项目文件可以采用“条款编号—需求等级—目标值—验证条件—通过判据—责任方—证据编号”的格式。需求等级分为强制、目标和可选；尺寸与重量注明完整配置；触控注明手套、湿手和温度；跌落注明高度、地面、次数、方向和样机数；IP注明端口与电池盖状态；颜色注明色板和光泽；清洁注明试剂、浓度、擦拭次数和外观功能判据；按键注明实际装机状态与寿命后功能。

外观缺陷也应建立限度标准，例如观察距离、光照、角度、可接受的划痕、缩水、色差和装配缝隙。限度样板比“外观良好”更可执行。对于密封缝、扫描窗、屏幕和品牌区，可设更严格的关键区域；被手带覆盖或底部非外露区可以采用不同等级，以免无差别要求抬高成本。

立项时容易遗漏的边界

设备外观如果要与客户制服、无尘服、车载架或既有充电柜配合，应在立项阶段拿到实物。挂绳孔要验证跌落拉力及不勒手；腕带要兼容左右手与电池拆卸；扬声器孔不能被手掌完全覆盖；扫码提示灯在强光下要可见；振动反馈在厚手套和嘈杂场地应可感知。冬季户外还要考虑材料变硬、胶塞难开和电池体积变化。

产品图片中的圆角、包胶和护角也可能影响清洁、装袋和设备消毒。若设备需要频繁在高低温之间切换，要评估结露和窗口起雾；若进入粉尘或油污环境，要评估孔隙和纹理。外观标准越接近真实使用动作，越能减少后续用保护套、胶带或自制支架补救。

项目如何判断外观方案可以冻结

外观可以冻结的标志不是效果图得到认可，而是关键岗位能完成完整任务，主要配件全部匹配，天线与扫码性能没有因造型受损，热和声学路径可行，防护方案有验证计划，材料与颜色有实物基准，接口和维修动作已走通，并且剩余问题都有责任人和关闭节点。

如果项目仍未确定使用手套、扫描姿势、电池方案、底座或跌落条件，就不应急着锁模。可以先冻结不会受这些因素影响的界面与品牌区域，把高风险结构保留到工程验证后。这样做不是拖延外观，而是让模具和量产投资建立在可验证需求上。

常见问题

手持终端多大尺寸手感比较好？

没有脱离岗位的通用尺寸。要结合手型、手套、重量、重心、按键位置和持握时长，通过多个模型完成真实动作测试。仅比较屏幕尺寸或整机宽度不足以判断。

写了IP68和一米五跌落，外观标准就完整了吗？

还不完整。需要写测试条件、端口状态、样机配置和通过判据，也要覆盖握持、触控、键位、材料、接口、清洁、配件和批量一致性。

定制外观最晚什么时候可以改？

越接近开模和认证，变更成本越高。建议在模型阶段解决人体工学，在工程样机阶段解决结构、天线和热问题，在设计验证前锁定主要外观；后续变更要评估模具、BOM、认证和测试重跑范围。
