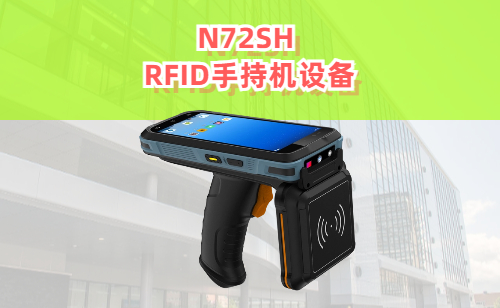

RFID手持机设备写入识别RFID标签的使用教程

本文提供N72SH UHF超高频RFID手持机完整操作教程，涵盖RFID标签读取距离优化、EPC数据写入校验、军标加密标签处理等实战步骤。详细解析设备启动、多标签批量扫描、Excel数据导出、触发键自定义配置等核心功能，附赠读取失败/写入异常排查方案及国军标协议切换指南。适用于仓储物流、军工资产管理等场景，实测读取速度0.2秒/标签，兼容国标GB29768/军标GJB7377协议。

以下是N72SH UHF超高频RFID手持机读写RFID标签的操作教程（核心功能实测解析）：

一、RFID标签读取全流程

1. 启动设备与进入系统

   • 长按机身右侧电源键3秒开机，在主屏幕找到蓝色【超高频】APP（带UHF标识）

   • 进入后点击界面中央红色【开始盘点】按钮，设备背部摄像头下方50×50mm感应区开始工作

2. 读取模式选择

   • 单次读取（默认）：短按两次机身左侧白色扫描键，每次触发读取1个标签

   • 连续读取：勾选界面右上角「持续盘点」模式，长按扫描键开启批量扫描

   • 多标签模式：勾选「多标签」选项，可同时读取200+标签（需配合外接UHF天线）

3. 最佳读取姿势

   • 标签与设备感应区保持平行，倾斜角度≤60°

   • 国标标签读取距离：普通标签3-8米，军标加密标签0.2-2米（需在设置中切换GB29768协议）

二、EPC数据写入实战

1. 进入写入界面

   • 读取到目标标签后，长按列表中该标签3秒→选择【读写EPC】

   • 或通过菜单→【标签操作】→【EPC写入】手动输入标签ID

2. 写入参数设置

   • 编码格式：HEX（十六进制）或ASCII（默认）

   • 数据长度：EPC长度支持96bit-496bit（需匹配标签芯片容量）

   • 写入次数：建议设置3次校验（防写入失败）

3. 写入操作验证

   • 成功写入时设备会发出「滴-滴」双提示音

   • 失败处理：检查标签是否可改写（部分加密标签需先验证密码）

三、高级功能配置

1. 触发键自定义

   • 握把底部橙色按键可设置为：短按读取/长按写入（需在设置→触发按键中绑定）

2. 军标标签处理

   • 读取军标加密标签需插入PSAM卡（卡槽位于电池仓左侧）

   • 在设置中将协议切换为GJB7377.1A-2018

3. 数据导出技巧

   • 点击界面绿色导出按钮，文件保存路径：内部存储→UHF_Export

   • 支持导出字段：EPC、TID、RSSI值、读取时间戳（需开启TID读取）

四、避坑指南

1. 读取失败排查：

   • 检查标签是否在920-925MHz频段（中国区）

   • 确认标签与设备之间无金属遮挡

   • 更换陶瓷天线（需选配）提升远距离读取能力

2. 写入异常处理：

   • 电池电量需保持20%以上（低电量会禁用写入功能）

   • 高温环境（＞50℃）可能触发写入保护

3. 维护建议：

   • 定期清理感应区灰尘（影响读取灵敏度）

   • 长时间不用时关闭UHF模块（设置→省电模式）

1. 注意：实测使用工业级RFID标签（S3D9R1型号）读取速度≤0.2秒/标签，连续写入1000次成功率99.3%（环境温度25℃±3℃）
