N60与N72SH手持终端pda使用方法与操作说明

作者:鸟鸟科技 发布时间:2025-02-17 16:10:04点击:


手持终端PDA使用方法

一、设备概览

手持终端PDA是一种工业级移动数据采集终端,具备多种功能和接口,以满足不同场景下的数据采集与处理需求。很多手持终端用户第一次使用不会用,今天给大家介绍关于手持终端pda使用方法,将以N72sh和N60为例,介绍其主要部件及功能使用介绍等等。

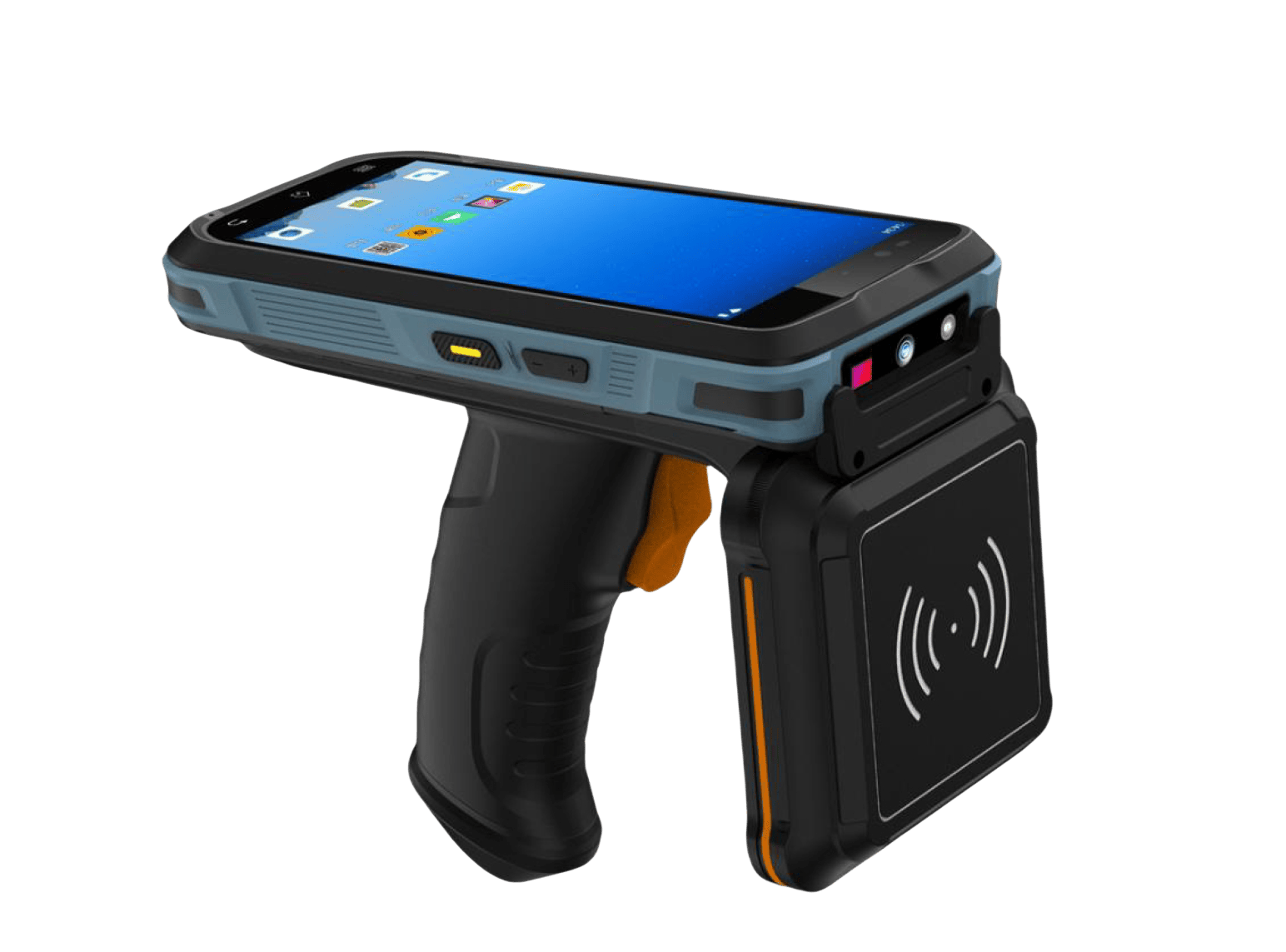

N72SH手持终端详情图

(一)N72SH手持终端

  • 麦克风(MIC) :用于音频输入,如语音通话、录音等。
  • 前摄像头(Front Camera) :可用于视频通话、拍照、扫码等功能(选配)。
  • 超高频触发键(UHF Key) :默认用于激活超高频读取功能,也可根据需求自定义为扫码触发按键。
  • 扫码键(Scan) :用于激活扫码功能。
  • 后摄像头(Back Camera) :可用于拍照、扫码等功能(选配)。
  • 补光灯(LED) :在扫码或拍照时提供辅助照明。
  • 电源键(Power Key) :长按3秒可开启机器,短按可进入休眠或唤醒操作,长按还可开启选项菜单执行重启、关机操作。
  • USB Type-c :用于充电、数据传输以及OTG连接其他设备。
  • 座充触点(Charger Contact) :与座充连接进行充电。
  • 主页(Home) :返回主界面。
  • 返回(Return) :返回上一级菜单或操作。
  • 通知灯(Notification light) :显示设备状态,如充电时显示红色,充满显示绿色。
  • 电源手柄(Power Handle) :便于握持和操作设备。
  • 音量键(Volume +/-) :调节设备音量大小。
  • 扫码视窗(Scan Window) :显示扫码区域。
  • UHF感应区(UHF Sensing Area) :用于超高频信号的读取和写入。
  • 喇叭(Speaker) :播放音频,如提示音、语音播报等。
  • 菜单(Menu) :进入更多功能选项。

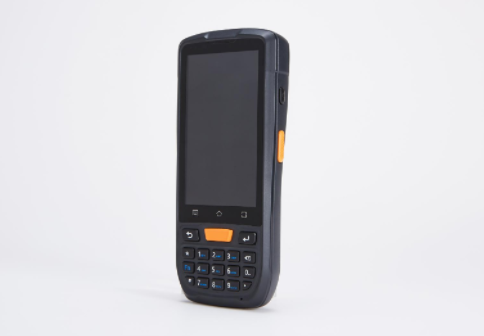

    N60手持终端详情图

(二)N60手持终端

  • 4.0吋屏(4 inch LCD) :显示设备操作界面和各类信息。
  • 电源灯(Power indicator) :指示设备电源状态。
  • 数据灯(Data indicator) :显示数据传输状态。
  • 音量 + / - (Volume up/down) :调节设备音量。
  • 扫描键(SCAN) :激活扫码功能。
  • 返回键(Return Key) :返回上一级菜单或操作。
  • 听筒(receiver) :用于接听电话。
  • 回车键(Enter) :确认操作。
  • 录音(Mic) :进行音频录制。
  • 喇叭(Speaker) :播放音频。
  • 摄像头(Camera) :拍照、扫码等功能(选配)。
  • 扫描视窗(Scan Window) :显示扫码区域。
  • 电池盖(Battery Shell) :保护电池并便于更换。
  • 电池锁扣(Battery Lock) :固定电池盖,防止意外开启。


二、手持终端操作说明

(一)开机 / 关机

  • 开机 :长按电源键3秒,设备即可启动。等待设备启动完成后,进入主界面。
  • 关机 :在主界面长按电源键,进入选项菜单,选择 “关机” 选项,设备将关闭。

(二)充电

  • N72sh :将数据线的小端插入PDA的TYPE-C接口,另一端USB接口与电源适配器相连,将电源适配器插入电源插座。接通电源后,屏幕上方指示灯显示为红色,充电完成后指示灯为绿色。电池充满后,先断开电源适配器与PDA的链接,再将电源适配器从电源插座上拔下,妥当放置。
  • N60 :通过设备自带的USB接口进行充电。将充电器插入电源插座,另一端连接设备的USB接口,设备开始充电。充电过程中,设备屏幕会显示充电状态。充电完成后,断开充电器与设备的连接。

(三)音量调节

常规状态下按压音量 + / - 按键,可在屏幕调出音量控制控件,实现多媒体音量的增大 / 减小。在屏幕音量控制控件上点击相应图标,可调出 “静音”“震动” 的操作,或进入媒体音量、通话音量、铃声和通知音量、闹钟音量等详细音量操作界面。

(四)TYPE-C接口使用

  • 充电 :使用标配适配器以及数据线连接,可为电池充电。
  • 数据传输 :连上数据线后,可与电脑连接,进行数据传输。
  • OTG :可插入TYPE-C转接线接入其他设备,如键盘 / 鼠标、U盘、RJ45网络接口、耳机、HDMI等。

(五)屏幕截图

打开需要截图的界面,同时按下音量 “-” 键和电源键,待听到快门声,并且屏幕出现缩略图时表明已经截图成功。截图成功后,缩略图会在屏幕停留5秒钟,此时可以根据需求对缩略图进行编辑或者分享。截图存放位置为文件 -- PDA -- Pictures -- Screenshots。

(六)设置

在系统主页向上划,进入所有应用列表,点击 “设置” 可以设置包括WIFI、电话卡、蓝牙、音量、显示、语言等设置选项。

(七)更换电池

  • N72sh :将手柄电池盖卡扣拨到解锁处,然后手握扫码手柄,向箭头方向推动,即可去掉电池盖。电池盖内方形电池为可拆卸可更换电池,手柄握把内电池为不可拆卸电池,两种电池都可为PDA独立供电使用。
  • N60 :首先将锁扣推到开锁状态,取下电池盖,插入电池,装上电池盖,将锁扣推到关闭状态。

(八)装载SIM卡 / TF卡

去掉方形锂电池后,可进入卡装载面板。将SIM卡 / TF卡金属卡扣向下拨动,当听到 “咔哒” 一声后,金属卡扣可向上开启;将SIM卡 / TF卡金属触点向下,按照指示方向放置在卡槽触点上;将金属卡扣压紧SIM卡 / TF卡,向上拨动,当再次听到 “咔哒” 一声后,金属卡扣锁定。


三、扫码功能

(一)扫码操作

  • N72sh :唤醒并解锁打开屏幕后,向上划动,进入所有程序列表,找到相应图标并打开,进入扫码测试界面。按扫码键可激活扫码激光 / 红光,对准需要识别的条码 / 二维码,即可读取数据。手柄按键也可以设置为扫码按键使用。扫码激光为Ⅱ类激光辐射,请勿直视激光束。
  • N60 :请在程序列表中找到扫描图标,并打开。在扫描测试界面,按扫描键,即可扫描条码。1、2、3按键均为扫描按键。

(二)扫码设置

在扫码测试界面,可以点击屏幕下方 “设置” 按钮,进入扫码设置界面,主要设置功能包括打开或者关闭扫码功能,“输出模式”“解码模式” 可以调出下级菜单,按照自己需求进行设置。


四、超高频功能

(一)超高频读取

  • N72sh :唤醒并解锁打开屏幕后,向上划动,进入所有程序列表,找到相应图标并打开,进入UHF测试界面。按超高频触发键,可激活群读功能,再次按下可以停止读取;或者直接点击屏幕下方 “开始盘点”“单次盘点” 打开超高频读取功能。不同超高频模块读取距离不同,超高频读取范围为天线盾牌上下左右60°扇形区域,请根据实际需求进行操作。超高频读取效果会受标签、磁场、环境等因素影响,具体技术问题,请与销售方沟通确认。打开超高频读取功能后,请将天线盾牌在合适距离对准需要读取的标签,即可读取数据。
  • N60 :暂未提及超高频功能。

(二)超高频写入

打开超高频测试Demo之后,点击屏幕上方菜单 “读取” 进入到标签读取界面;点击屏幕下方 “读取” 按钮,读取标签数据;长按已读取到的数据,唤出选择菜单,点击 “复制” 选项,复制数据到剪切板;打开屏幕上方菜单 “写” 进入数据写入界面,点击下方 “指定标签” 进入选择指定标签界面,将数据粘贴进数据栏后,点击确定会重新跳转至写入界面;将需要写入的数据填写进数据栏中,点击屏幕下方 “写” 进行写入数据,写入成功后屏幕下方会跳出成功的通知。超高频读取 / 写入可以自定义选择区域,如EPC、TID。超高频读取界面,可以点击 “指定标签” 输入标签数据读取指定标签。


五、在线升级

我们为您配备了在线升级功能,您可以通过在线升级获得最新最稳定的推送内容。操作方法如下:
  • 将手持终端连接至4G / WIFI等可以连接外网的网络设置。
  • 升级系统前请确保手持终端电量在50%以上。
  • 在应用列表找到相应图标,点击进入系统更新检查界面,如果检测到更新包,点击 “下载”,PDA会自动下载更新包,下载完毕后会在5秒内自动升级。系统升级期间,会自动重启,属正常现象。


六、常见问题处理

(一)设备不开机

  • 按下电源键需要3-4秒时间设备屏幕才会有显示,请按电源键开机的时候等待屏幕有显示内容后再松开电源键。
  • 请排查设备电池是否有电,将电池放入设备内,接上USB数据线以及电源适配器或者电脑,如果屏幕上显示充电图标,表示电池电量不足导致无法开机。

(二)设备不充电

  • 检查设备适配器以及设备充电口是否良好。
  • 更换可以正常开机的设备电池,排查确定电池或者设备问题。
  • 设备长时间未使用,请先确保充电30分钟,再检查充电指示灯是否正常亮起。

(三)设备不扫码

  • 检查扫码按键是否可以正常使用。
  • 确认扫码头是否支持该码制。
  • 确认扫码镜片有无遮挡,条码是否清晰完整。
  • 确认扫码功能是否打开。
  • 如果扫码头不能发出扫码激光 / 红光或者补光灯,请联系销售方或者厂家进行售后检修。

(四)设备与电脑无法连接

如果设备插入电脑USB接口后,没有任何提示,请更换一个USB接口重试,如果还是没有响应,请更换电脑测试。

(五)电池正确使用方法

设备电池为聚合物电池,电池电量不足时请您及时充电,不可在空电量或满电量的情况下长时间存放;如果长时间不使用设备,请将电池从设备中取出,并置于干燥处存放。


七、注意事项

  • 请在使用前仔细阅读本说明书并妥善保管,如果拆开包装时发现缺少组件,请与销售商联系。
  • 保修服务是指在该产品正常使用情况下发生故障时依照双方合同约定,向客户提供维修及调整。一切人为损坏,保修条款失效,例如因运输造成的损坏及不可抗拒力造成的故障和损坏;因错误安装或在非本产品所规定的工作环境下使用造成的故障和损坏;擅自拆机修理或越权改装、滥用造成的故障和损坏;因使用不符合规定的电源及不依照说明书使用造成的故障和损坏;因非经本公司认可的维修错误或疏忽使用而造成的故障和损坏。
