金属环境RFID抗干扰解决方案

工业级抗金属RFID技术在金属环境下的应用已形成成熟落地方案,尤其在汽车零部件制造场景中,其实施需结合硬件选型、系统集成、流程优化三大维度。
以下这套在金属环境下的
抗金属干扰RFID解决方案为可执行的操作步骤及技术细节,是结合多个行业案例提炼而成:

汽车零部件厂应用的抗金属干扰RFID解决方案简介图

一、RFID硬件选型与RFID标签部署

抗金属标签定制
材料选择:优先选用吸波材料(如铁氧体)与柔性基材结合的标签,这类标签可直接粘贴于金属表面,无需额外垫高,且耐受油污、高温(-40℃至150℃)。
安装规范:标签安装方向需与读写器天线极化方向一致,避免金属表面反射导致信号衰减。例如,比亚迪工厂将标签铆接在物流器具侧面,确保叉车通过验收门时标签正对读写器。
编码绑定:使用RFID打印机,打印并写入标签,将零部件编号、生产批次、工艺参数与标签ID关联,同步至MES/WMS系统。

RFID读写设备配置
固定式RFID读写器:在生产线入口、工位节点、仓库货架部署固定式读写器,支持每秒读取1250个标签,适应金属密集环境。例如,变速箱装配线在关键工位安装读写器,实时校验零部件与车体匹配。
搭载鸿蒙系统的N72RH超高频RFID手持终端实拍图
手持式RFID读写终端:配备防摔、IP67防护等级的手持读写器(例如:搭载鸿蒙系统的N72RH超高频RFID手持终端或者选安卓系统的N70S内置超高频RFID手持终端),用于人工巡检或异常处理。例如,电镀车间使用手持设备快速定位错装零部件。

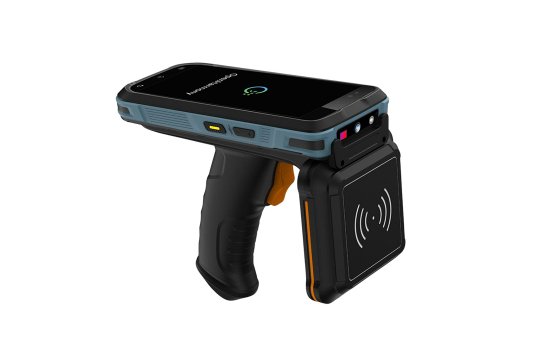

安卓系统的N70S内置超高频RFID手持终端实拍图
环境适应性优化
天线布局:采用圆极化天线减少多路径干扰,读写器安装高度建议距地面1.2-1.5米,避开金属立柱或传送带。
屏蔽措施:在金属货架或设备表面加装吸波材料(如陶瓷基复合材料),降低电磁反射。


二、系统集成与数据管理

生产追溯系统搭建
数据采集层:通过OPC UA或MQTT协议将RFID读写器接入PLC或边缘网关,实现工位级数据实时采集。例如,某车企在焊接车间通过RFID触发机器人自动调取焊接参数。
业务逻辑层:在MES中配置规则引擎,例如当标签ID与BOM清单不匹配时,自动触发声光报警并暂停生产线。
可视化看板:集成SCADA系统展示生产进度、异常工位、库存水位,支持移动端推送预警信息。

仓储与物流管理
智能货架:在金属货架嵌入抗金属天线阵列,实现批量盘点(100件/秒),误差率低于0.1%。例如,某发动机厂通过货架天线自动统计线边库存,触发AGV补料。
自动化验收:在物流门部署集成红外传感、声光报警的RFID验收门,叉车通过时自动读取器具标签并与WMS订单比对,异常时拦截并通知人工复核。

质量追溯与售后
数据链闭环:将RFID数据与区块链平台对接,记录零部件从生产到维修的全生命周期信息。例如,某车企通过标签追溯发动机缸体铸造工艺参数,将召回成本降低60%。
售后快速响应:4S店使用手持设备扫描车辆VIN码及零部件标签,调取历史数据辅助故障诊断。


三、抗金属干扰RFID解决方案的实施步骤与风险控制

试点验证阶段
场景选择:优先在单一车间(如总装线)部署,验证标签耐高温、抗振动性能。例如,某厂在涂装车间试点,测试标签在烘干环境(80℃)下的读取率。
参数调优:通过频谱分析仪检测环境电磁干扰,调整读写器功率(5-30dBm)与频率(902-928MHz),平衡读取距离与误读率。

规模化推广阶段
设备标准化:统一标签规格(如30×20mm UHF标签)及读写器型号,降低运维复杂度。
人员培训:针对IT、运维、操作员分层培训,重点涵盖标签更换、读写器故障排查、数据异常处理流程。

持续优化阶段
性能监控:部署IoT平台实时监测标签损耗率、读写器在线状态,例如每月统计标签失效原因(如机械损伤占比)。
技术迭代:引入AI驱动的自适应编码技术,根据金属干扰模式动态优化信号处理算法。


四、抗金属干扰RFID落地方案(汽车零部件厂案例)

案例背景:某年产50万台发动机的工厂面临金属零部件错装、库存盘点效率低、追溯数据缺失等问题。

解决方案:
标签部署:在缸体、曲轴等关键部件粘贴柔性抗金属标签,AGV托盘嵌入PCB抗金属标签。
产线改造:在10个关键工位安装RFID读写器,与MES系统联动校验装配顺序。
效益:生产异常响应时间从4小时缩至15分钟,库存周转率提升50%,年度质量索赔成本下降3200万元。


五、这套抗金属干扰RFID解决方案的常见问题与对策

标签脱落:选用3M VHB双面胶或铆钉固定,定期巡检标签完整性。
信号串读:通过TDM(时分复用)技术分时激活不同区域读写器,避免交叉干扰。
系统兼容性:采用中间件(如Zebra RFD8500)对接ERP、MES、WMS,避免数据孤岛。


若采用以上这套抗金属干扰RFID解决方案,可在6-12个月内完成抗金属RFID系统部署,实现生产透明化、库存精准化、追溯自动化。未来可进一步融合5G+边缘计算,实现毫秒级数据处理,或集成温湿度传感器拓展预测性维护功能。
