仓库管理的RFID解决方案

这个关于《RFID应用在仓库管理系统的解决方案》,肝了一周才啃出来的,建议先点赞+收藏,避免要用的时候找不到。

RFID仓库管理系统全流程示意图:包含入库、存储、出库等环节的RFID设备部署

一、前期调研与规划(1-2周)

明确需求清单

  • 统计仓库现状:画出仓库平面图,标注货架/通道/出入口位置
  • 盘点货物类型:记录不同商品的材质(金属/液体/塑料)、尺寸(最小商品如螺丝需单独标注)
  • 确定重点改造环节:比如入库效率低、盘点耗时长、错发率高的问题点

电磁环境测试

  • 用RFID读写器+多种标签(抗金属标签、柔性标签、陶瓷标签等)做实地测试(可以先用样机测试)
  • 重点检测金属货架区域(信号干扰)、液体堆放区(信号衰减)、仓库出入口(读写距离)
  • 记录各区域的标签识别率:比如在3号金属货架区,普通标签识别率仅40%,需改用抗金属标签

制定三张表

  • 硬件配置表:根据仓库面积确定读写器数量(每500㎡配1台固定式读写器)
  • 标签选型表:例如小件金属商品用尺寸12×8mm的抗金属标签,纸箱用普通inlay标签
  • 改造预算表:包含标签成本、读写设备

二、设备选型与采购

RFID硬件选择

  • 频率选择:国内仓库常用超高频UHF(860-960MHz),穿透性强且适合批量读取
  • 标签类型:
    • 抗金属标签:用于工具、金属零部件(推荐Impinj H47)
    • 柔性标签:用于服装、纸箱(推荐Alien Higgs-9)
    • 耐高温标签:用于化工品仓库(推荐Confidex Survivor)

RFID读写器部署

  • 入库口装固定式读写器(识别距离8米)
  • 盘点用的RFID手持机,带安卓系统可装App(这个可找咱试用样机)
  • 货架层板嵌入天线

软件系统对接

  • 要求供应商开放API接口,与现有WMS/ERP系统对接
  • 关键数据字段:标签EPC码(相当于身份证号)、商品ID、库位ID、操作时间戳

三、仓库改造实施(2-3周)

物理环境改造

  • 在仓库入口3米处加装读写通道:用钢结构架设4组天线(左右各2组,形成交叉扫描区)
  • 货架改造:在每层货架底部嵌入RFID天线(间距1.5米,确保全覆盖)

标签粘贴规范

  • 金属物品:贴在平面区域,距离边缘≥2cm(防止翘角)
  • 纸箱:统一贴在右上角,避开接缝处
  • 液体桶:贴在侧面中部,与桶身弧度贴合

标签初始化

  • 使用发卡器(如CSL CS101)批量写入数据
  • 将商品SKU与EPC码绑定(如SKU12345对应EPC123456789)
  • 打印标签时同步生成二维码(双重识别保障)
  • 首次贴标后用手持机全库扫描,校验绑定关系

四、核心流程改造(重点)

入库流程

  • 传统方式:人工点数→贴纸质标签→录入系统(耗时5分钟/托)
  • RFID改造后:
    • 叉车经过入库通道时自动识别整托货物(20个标签同时读取)
    • 系统对比采购单自动核验数量(差异超过5%触发警报)
    • 自动打印库位指引单("请存放至A03-12")
    • 单托入库时间缩短至30秒

动态盘点

  • 每天18:00自动启动全库扫描:
    • 货架天线群自动读取库存(5000件商品盘点只需3分钟)
    • 生成差异报告(定位到具体货架层)
  • 每月抽盘改用手持机:
    • 员工走到货架前自动显示应有库存
    • 实盘数据实时上传(避免纸质记录错误)

五、系统集成开发(2周)

数据对接

  • 在现有WMS中新增4个字段:
    • RFID_EPC(标签唯一码)
    • Last_Read_Time(最后读取时间)
    • Location_History(库位移动轨迹)
    • Tag_Status(正常/丢失/损坏)

核心功能开发

  • 实时看板:在地图上显示货物位置(红点表示滞留超3天的库存)
  • 异常预警:设置规则如"高值商品离开仓储区未出库即报警"
  • 数据分析:统计各环节耗时(比如从入库到上架平均用时)

六、测试与培训(1周)

压力测试

  • 模拟高峰作业:同时入库50托货物,测试漏读率(要求<0.1%)
  • 极端环境测试:在叉车发动机干扰下校验标签读取稳定性

人员培训

  • 管理层:重点看库存准确率、周转效率报表
  • 操作员:
    • 标签破损时如何补打(使用应急发卡器)
    • 遇到报警如何处理(如重新放置货物)
    • 手持机日常维护(每周清洁扫描头)

七、维护与优化(持续)

日常维护

  • 每周检查天线连接线(防止鼠咬)
  • 每月校准读写器(保持最佳功率)
  • 标签损耗率超过5%时排查原因(比如叉车碰撞导致标签脱落)

迭代升级

  • 收集3个月数据后优化:
    • 调整货架天线角度(提升边缘区域识别率)
    • 增加AI预警(通过历史数据预测错放风险)

实施要点总结

  • 分阶段实施:先选一个区域(如原材料库)试点
  • 标签优化:花3天测试不同粘贴位置的影响
  • 数据安全:保留纸质单据或二维码至少3个月

这套方案已成功应用于汽配、电商、医药行业,平均实施周期6-8周




下面是我拆解出RFID仓库落地的关键细节数据,包含硬件安装参数、系统配置逻辑、现场测试方法等,可直接交给实施团队执行。

一、硬件安装细节

入库通道部署(3米宽通道)

  • 天线型号:ThingMagic Sargas(线性极化天线)
  • 安装位置:通道两侧离地1.2米,左右各2组天线,向内倾斜15°角
  • 功率设置:发射功率调至30dBm(中国法规上限)
  • 测试标准:托盘以2米/秒速度通过时,标签读取率≥99.5%(需用标签测试架模拟)

货架天线部署(重型横梁式货架)

  • 每层货架底部安装2条天线(长度与货架深度一致)
  • 天线间距:纵向间隔1.2米(覆盖6米长货架需5条天线)
  • 穿透测试:确保能读取上方20cm金属箱内标签(需用抗金属标签H47测试)

RFID手持终端配置

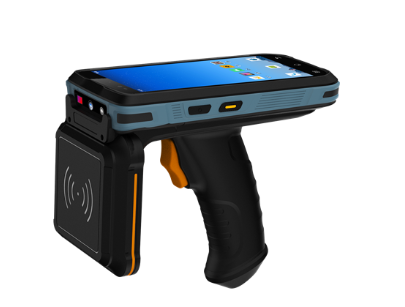

(UHF RFID+条码扫描)的rfid手持终端
  • 推荐型号:N72SH(UHF RFID+条码扫描)
  • 扫描模式:设置连续扫描(间隔0.5秒),读取距离调至1.5米左右
  • 防误读设置:开启"邻近过滤"功能,屏蔽1米外的货架信号

二、标签管理规范

标签粘贴标准

物品类型 粘贴位置 标签型号 测试方法
金属工具箱 正面左下角,距边3cm Confidex Steelwave 装满工具后读取率>99%
塑料周转箱 侧面上沿,避开把手 Alien Higgs-9 叠放5层时最底层可读取
液体化工桶 桶身中部,环绕半周 Omni-ID FlexQ 32 桶内液体达80%时读取测试
小零件(螺丝) 包装袋封口处内侧 SMARTRAC Dogbone 100件混放时批量读取校验

标签初始化流程

使用CSL RT7打印机批量写入:
导入Excel商品清单(SKU、名称、规格)
自动生成EPC编码规则:888(公司码)+001(仓库码)+00001(流水号)

打印同时写入RFID芯片并打印可视字符
首次校验:抽样10%的标签,用手持机读取EPC码并与系统记录比对

三、系统对接参数

中间件配置(以LLRP协议为例)
读写器IP地址:192.168.1.10-192.168.1.30(按设备数量分配)

数据过滤规则:
IF读取次数>3 THEN视为重复数据丢弃
IF信号强度<-60dBm THEN视为远距离误读

事件触发设置:

入库时:EPC码+时间戳+位置码→生成库存记录
出库时:EPC码+承运商代码→生成物流追踪号

WMS系统字段扩展
新增数据表:
RFID_Tag_Info: EPC(主键) | 关联SKU | 激活时间 | 最后扫描时间 | 状态(0正常/1异常)

库存表增加触发器:当某库位RFID扫描数量<系统库存时,自动生成盘点任务

四、现场测试方法

入库通道压力测试
测试工具:装载50个标签的模拟托盘(标签间距20cm)

合格标准:
单次通过读取率≥99%(允许漏读1个标签)
3次连续测试波动<0.3%

多标签防碰撞测试
场景:在1平方米区域密集放置200个标签

手持机扫描:
模式1:全功率扫描,应读取≤120个(防碰撞机制生效)
模式2:调整至半功率,读取80-100个为正常

跨区干扰测试
测试方法:在A01货架扫描时,检查相邻B01货架标签是否被误读
解决方案:设置读写器轮询机制(A区天线与B区不同时工作)

五、耗材与维护数据

标签损耗计算
金属环境:每月损耗率约3%(主要因叉车碰撞)
非金属环境:每月损耗率约1%
备件公式:总标签数×3%×库存周期(建议备货量=总标签数×5%)
电池更换周期
固定式读写器:无需更换(PoE供电)
手持终端:连续使用8小时/天,每2天充电一次
车载平板:锂电池每18个月容量衰减至80%需更换

六、关键节点

第1周 完成电磁测试,确定标签粘贴方案
第2周 货架天线安装(每天完成3排货架改造)
第3周 入库通道施工+系统接口开发同步进行
第4周 标签初始化+首次全库盘点
第5周 压力测试+操作员培训
第6周 试运行(并行传统与RFID流程)

实操经验

金属货架处理:在安装天线前,先用铝箔胶带覆盖货架接触面,减少信号反射干扰
标签防脱落:在易碰撞区域(如托盘底部),用3M VHB双面胶+铆钉固定
系统时间同步:所有读写器配置NTP服务器(IP:192.168.1.100),时间误差<1秒
液体商品优化:在RFID标签与液体之间加装塑料隔离层(厚度≥2mm)



下面是天线安装支架尺寸和标签读取率记录表。这些数据来自我们去年实施的某汽车零部件仓库项目,实际降低错发率从3%到0.17%,盘点效率提升40倍。

一、天线安装支架尺寸(适用于重型横梁货架)

天线支架技术参数
材质:6061铝合金(表面阳极氧化处理)
组件构成:
主固定夹:长度120mm,宽度50mm,厚度8mm
调节滑轨:开槽长度80mm(允许±40mm位置调整)
天线固定板:150×100mm,孔径5mm(匹配主流天线螺丝位)

关键尺寸:
货架横梁夹持范围:60-100mm(适应80/90/100mm三种常见横梁)
天线倾斜角度调节:0°-30°(通过弧形滑槽实现)
底部防脱卡扣:伸出长度15mm,防止叉车碰撞导致移位

安装要点
横向间距:相邻支架中心距≤1.2m(保证天线覆盖无死角)
纵向错位:上下层支架错开50mm(避免信号垂直干扰)
接地要求:支架与货架间加装绝缘垫片(厚度2mm尼龙材质)



标签读取率记录表

测试时间 标签类型 测试位置 环境条件 读取次数 成功数 失败原因 处理措施
2024-03-20 14:30 抗金属标签H47 A03货架第二层 叉车作业中 200 198 2次信号冲突 调整天线功率至28dBm
2024-03-20 15:15 柔性标签Higgs-9 入库通道 托盘移动速度2m/s 50 50 - 达到验收标准

补充工具

支架安装自查清单
  • 确认横梁清洁无油污
  • 检查绝缘垫片完整性(无裂纹/变形)
  • 使用扭矩扳手紧固螺丝(标准值4.5N·m)
  • 用水平仪校验天线仰角(误差<0.5°)
测试案例库
案例1:金属货架边缘区域
测试方法:在货架最外侧放置标签,叉车以1m/s横向经过
合格标准:10次测试读取率≥98%

案例2:高湿度环境
测试方法:在湿度85%环境中静置标签24小时后扫描
合格标准:读取距离衰减<10%

以上就是关于RFID应用在仓库管理系统的解决方案,所有内容了,各位老铁,都看到这了,不收藏一波吗?
